您的當前位置:首頁?激光設備?激光切割機?FPC覆蓋膜激光切割機

FPC柔性板激光切割機

本設備主要針對FPC、PCB、陶瓷等材料,利用高功率紫外激光器實現快速精密切割及鉆孔,應用領域十分廣泛。應用領域:FPC、PCB、軟硬結合板切割、指紋芯片模塊切割、軟陶瓷切割、覆蓋膜開窗。

客戶服務熱線
4000-599-559

郵 箱:chaoyue@chaoyuelaser.com

傳 真:0755-89765677

在線預訂

FPC覆蓋膜激光切割機簡介

     本設備主要針對FPC、PCB、陶瓷等材料,利用高功率紫外激光器實現快速精密切割及鉆孔,應用領域十分廣
          泛。
應用領域:FPC、PCB、軟硬結合板切割、指紋芯片模塊切割、軟陶瓷切割、覆蓋膜開窗。


FPC覆蓋膜激光切割機特點

 FPC覆蓋膜激光切割機應用行業
指紋識別芯片切割;FPC軟板切割鉆孔;PCB電路板分版切割。

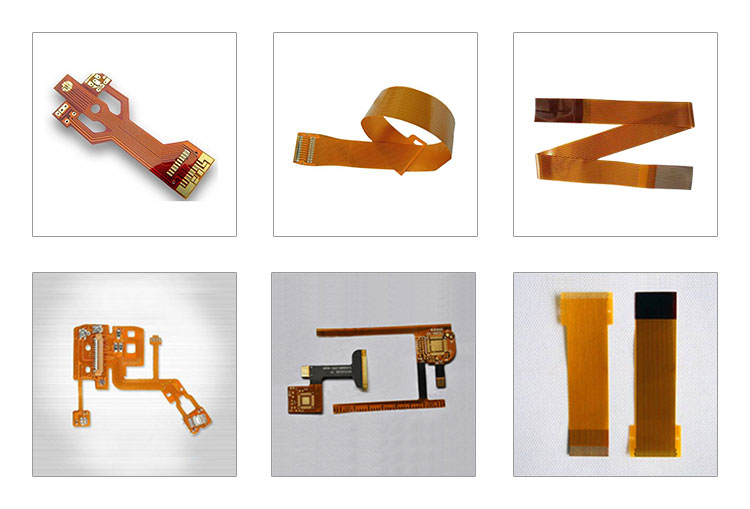

FPC覆蓋膜激光切割機應用行業圖

FPC覆蓋膜激光切割機特點
用全球先進的激光器和核心部件,光束質量好,功率穩定性高;
多年工藝調教優化,聚焦光斑質量、切割效果好、效率高;
設備搭配光學大理石平臺、高速高精度直線電機及負壓吸附系統,定位精準、加工穩定性高;
分手動上下料和自動上下料兩種不同機型,可根據客戶需求定制
 FPC覆蓋膜激光切割機機型展示
FPC覆蓋膜激光切割機優勢
采用納秒紫外激光器, 冷光源, 激光切割熱影響區特別小至10μm;
聚焦光斑最小可達10μm,適合任何有機&無機材料微細切割鉆孔;
CCD視覺預掃描&自動抓靶定位、最大加工范圍500mm×350mm、XY平臺拼接精度≤±5μm;
支持多種視覺定位特征,如十字、實心圓、空心圓、L型直角邊、影像特征點等;
機器人自動上下料,切割IC指紋識別芯片,單粒耗時3秒;

8年激光微細加工系統研發設計技術積淀、性能穩定、無耗材;
FPC覆蓋膜激光切割機結構FPC覆蓋膜激光切割機工作原理
FPC覆蓋膜激光切割機培訓及售后
FPC覆蓋膜激光切割機發貨現場FPC覆蓋膜激光切割機售后培訓

FPC覆蓋膜激光切割機技術規格參數


光學單元
項目                                     技術參數
激光器類型                             355nm

冷卻方式                               恒溫水冷激光功率                               15W光束質量                               M2<1.3

聚焦方式&加工頭數              平場聚焦鏡、單頭或雙頭可選

最小聚焦光斑直徑                  Ф10μm

高級可選單元
AOI視覺檢測                         60粒/min
自動清洗分選                         60粒/min


激光加工性能
加工速度                               100~1500mm/s可調
最小崩邊                               10μm
最大加工材料厚度                 1mm
最大加工尺寸&精度               500mm ×350mm,  ±5μm
軟件控制單元

激光加工&平臺控制                     自主研發
加工文件導入格式                     Dxf, Plt, DWG, Gebar
CCD視覺定位軟件                         AISYS Vision
CCD視覺定位精度                         ≤±3μm
電氣單元
PLC控制器                              Panasonic
真空系統                               真空發生器
除塵&集塵系統                          離心式風機
機械單元

機床結構                            龍門式
機床運動軸數&種類                    最多8軸,  X,Y,  Z, & Θ軸
平臺最大行程&速度                      500mm×350mm,800mm/s
運動平臺重復精度                    ≤±1μm
運動平臺定位精度                    ≤±3μm
自動化單元

自動上下料系統                         XZ軸+可移動上下料平臺

安裝環境
整機供電&穩壓器功率                   220V380V,5KW
壓縮空氣壓強                          ≥0.6MPa
無塵室等級                            10000
地面承重                              1.5T/m2
