一、行業痛點：傳統機械鉆孔的三大局限性

• 精度瓶頸：最小孔徑≥60μm，無法滿足 5G 濾波器 0.05mm 微孔需求

• 效率短板：8 層板生產周期長達 72 小時，設備維護成本占比超 28%

• 環保壓力：粉塵污染嚴重，化學蝕刻廢水處理成本增加 15%

二、激光鉆孔設備的技術突破

1. 超快激光技術原理
皮秒級脈沖能量密度達 10^13W/cm2，實現 FR4 基材瞬間汽化；搭載光束整形系統，高斯光束轉化為平頂光束效率提升 40%

2. 五軸聯動加工系統
定位精度 ±5μm，支持盲埋孔、階梯孔等復雜結構；動態聚焦技術適配 0.1-3mm 材料厚度，深徑比突破 1:10

三、應用場景與解決方案

1. 5G 高頻板加工
某通信企業采用大族激光 G4020 機型，在 PTFE 基材實現 0.075mm 微孔；對比傳統化學蝕刻，效率提升 3 倍，材料利用率提高 25%

2. IC 載板封裝
華工科技 LH 系列設備滿足 BGA 封裝 0.05mm 微孔要求；集成 AOI 在線檢測，不良率低于 0.01%。

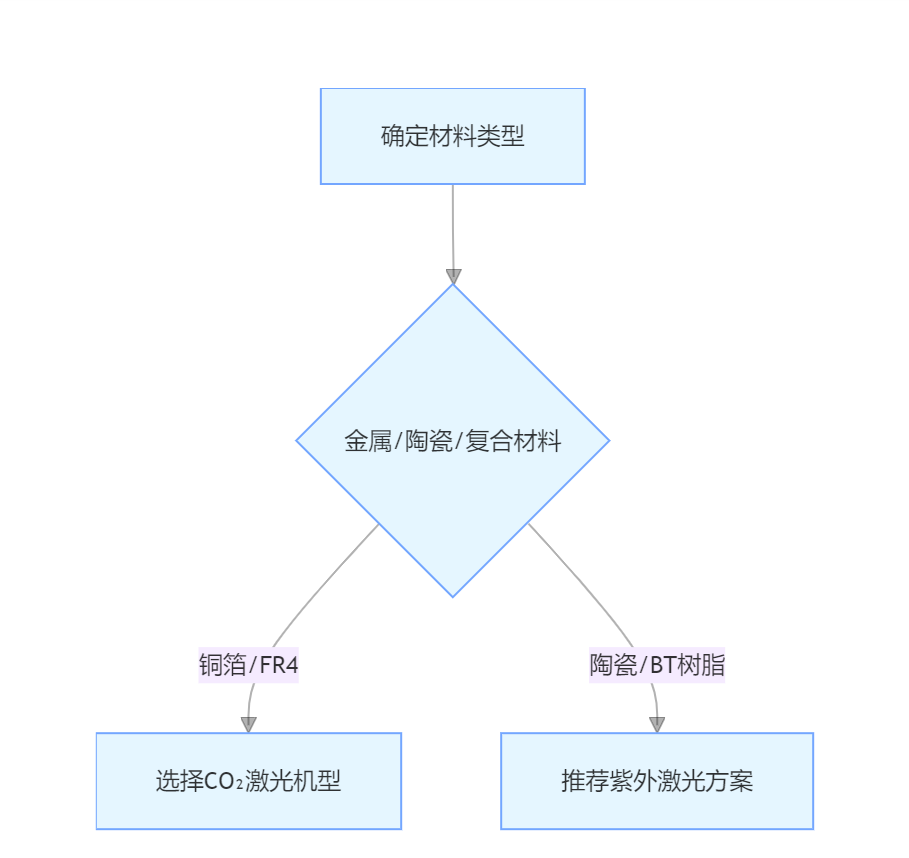

四、選型決策樹
