在微流道制造的漫長探索中,化學蝕刻依賴強酸強堿(如氫氟酸、氫氧化鈉),不僅面臨嚴苛的環保法規限制,且刻蝕速率難以精準控制(波動范圍>15%),導致流道尺寸偏差常超 ±10μm。機械加工則受限于刀具磨損(壽命<500 次)和材料硬度,在氧化鋁陶瓷、石英玻璃等硬脆材料上的良品率普遍低于 60%。這些問題在需要萬級以上量產的半導體、醫療設備領域尤為突出,亟需更可靠的加工技術。
激光蝕刻機的出現徹底改變了這一局面。其利用 1064nm 固體激光器或 355nm 紫外激光器,通過振鏡掃描系統實現光束高速偏轉,在材料表面實現 “燒蝕 - 汽化” 精確控制。某第三方檢測機構數據顯示,激光蝕刻的微流道尺寸偏差可控制在 ±3μm 以內,完全滿足 IATF 16949:2016 汽車行業質量標準。
高穩定性激光器(功率波動<±1%)配合衍射光學元件(DOE),可將光束均勻性提升至 98% 以上。在微流道拐角處,通過動態光斑補償技術(響應時間<1μs),確保曲率半徑 50μm 的圓弧加工無鋸齒狀缺陷,這一技術在 3C 電子微型散熱流道加工中已實現規模化應用。
龍門式高精度平臺(定位精度 ±5μm)支持最大 300mm×300mm 幅面加工,配合雙工位交換系統,可實現 “上料 - 加工 - 下料” 的無縫銜接,單批次加工效率提升 60%。在醫療器械生產中,該配置可滿足月產 10 萬片微流控芯片的產能需求。
自主研發的 CAM 軟件內置材料數據庫,包含 50 + 種常用材料的最佳加工參數(如玻璃:功率 8-12W,速度 1200mm/s;不銹鋼:功率 20-30W,速度 800mm/s)。工程師無需掌握復雜激光原理,通過圖形化界面即可完成流道設計到加工代碼的自動生成,顯著降低技術門檻。
高校實驗室在開發新型細胞分選芯片時,可利用激光蝕刻機在 2 小時內完成樣品制作。通過調整激光頻率(20-80kHz)和掃描間距(5-20μm),能快速驗證不同流道結構(直型、蛇形、交叉型)對細胞分離效率的影響,將研發周期從傳統方法的 7 天縮短至 1 天。
某醫療器械企業在微流道芯片中試生產時,通過正交試驗法對激光功率(A)、掃描速度(B)、離焦量(C)三因素進行優化,最終確定最佳參數組合(A=10W, B=1500mm/s, C=+50μm),使芯片的流體阻力一致性提升 90%,為后續量產奠定基礎。

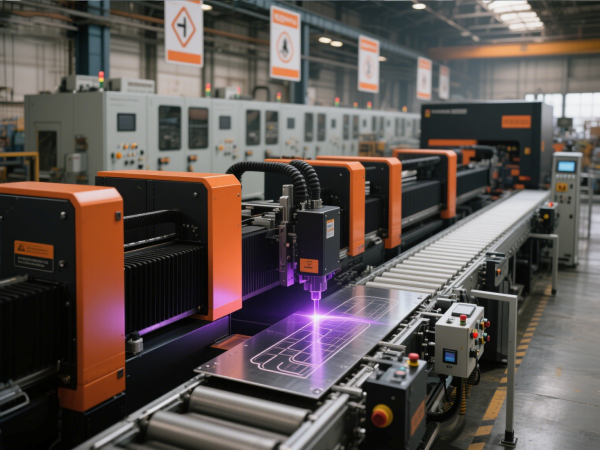

在半導體晶圓級封裝產線中,激光蝕刻機與機械臂、視覺檢測系統深度集成,實現從晶圓上料、流道加工到自動分揀的全自動化。設備搭載的 MES 系統可實時監控加工數據(如累計加工量、良品率、能耗),并通過 OEE(設備綜合效率)分析持續優化生產流程。
評估維度 |
激光蝕刻機 |
化學蝕刻 |
機械加工 |
最小特征尺寸 |
15μm |
50μm |
100μm |
材料兼容性 |
金屬 / 陶瓷 / 玻璃 / 聚合物 |
僅限耐腐蝕材料 |
僅限金屬 / 部分塑料 |
加工污染 |
無化學排放 |
高污染 |
中等污染(切削液) |
批量良品率 |
≥95% |
80%-85% |
70%-75% |
單件加工成本 |
¥0.5-2 元 |
¥1-3 元 |
¥2-5 元 |
多光束并行加工:采用光纖激光器陣列技術,將加工速度提升至 20000mm/s 以上,滿足 5G 濾波器、功率芯片等大規模量產需求。
原位檢測技術:集成機器視覺與光譜分析模塊,實時反饋加工質量,實現閉環控制下的 “零缺陷” 生產。
材料改性拓展:通過激光誘導表面親疏水改性,在刻蝕流道的同時完成功能性處理,減少后道工序。
明確需求邊界:根據產品類型(原型 / 量產)、材料種類、精度要求(μm 級 /nm 級)選擇合適功率(50-500W)和波長(紅外 / 紫外 / 飛秒)的設備。
考察供應商能力:優先選擇具備核心部件自主研發能力(如激光器、振鏡、控制軟件)的廠商,確保技術迭代響應速度。
重視工藝支持:要求供應商提供完整的工藝開發包(含參數庫、操作手冊、維護指南),并可協助解決量產中的特殊問題。
立即聯系專業激光設備供應商,預約微流道加工技術研討會,獲取定制化解決方案,搶占精密制造技術高地。
